焊接機器人 AX-V6L
2022-05-11
| 名稱 | AX-V6L | ||||
| 型式 | AX-MV6L | ||||
| 軸數 | 6 | ||||
| 最大容許可載質量 | 6 kg | ||||
| 位置重返精度 | ±0.1 mm | ||||
| 驅動容量 | 5200 W | ||||

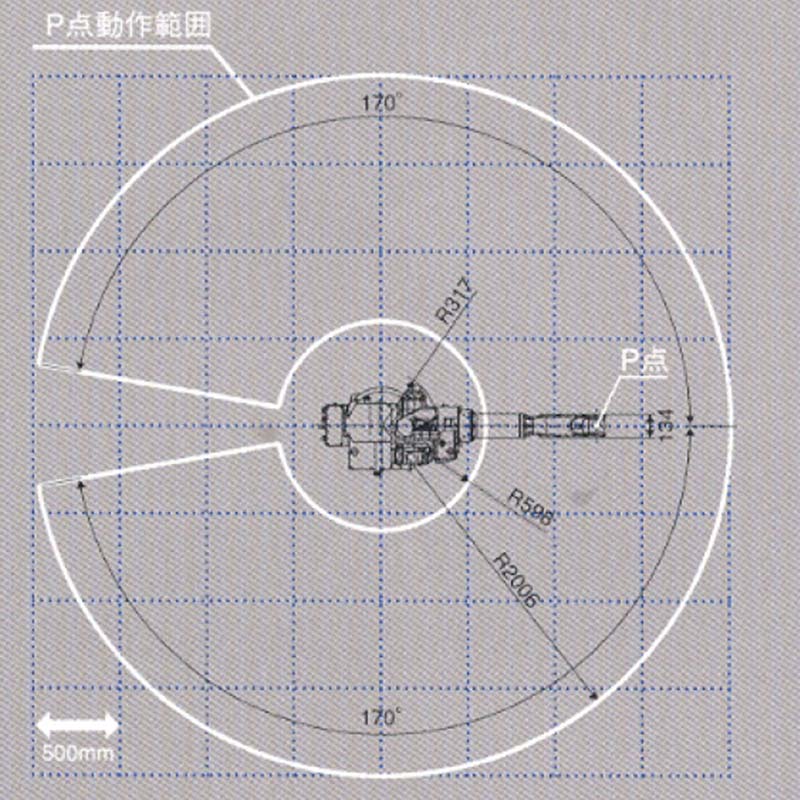

| 動作範圍 | 腕 | J1(旋回) | 340°(±170°) ,【100°(±50°)】 | ||
| J2(下腕) | 255° (-100° ~ +155°) | ||||
| J3(上腕) | 375° (-170° ~ +205°) | ||||
| 手首 | J4(回轉) | 360° (±180°) | |||
| J5 | 280° (-50° ~ +230°) | ||||
| J6 | 720° (±360°) | ||||
| 最大速度 | 腕 | J1(旋回) | 2.88 rad/s {165°/s} ,【2.62 rad/s {150°/s}】 | ||
| J2(下腕) | 2.88 rad/s {165°/s} | ||||
| J3(上腕) | 3.05 rad/s {175°/s} | ||||
| 手首 | J4(回轉) | 6.11 rad/s {350°/s} | |||
| J5 | 5.93 rad/s {340°/s} | ||||
| J6 | 9.08 rad/s {520°/s} | ||||
| 負荷能力 | 允許扭短 | J4(回轉) | 11.8 N・m | ||
| J5 | 9.8 N・m | ||||
| J6 | 5.9 N・m | ||||
| 允許慣性矩 | J4(回轉) | 0.30 kg・m² | |||
| J5 | 0.25 kg・m² | ||||
| J6 | 0.06 kg・m² | ||||
| 機械人動作範圍截面面積 | 6.43 m² x 340° | ||||
| 周圍溫度及濕度 | 0~45°C﹑20~80%RH | ||||
| 本體重量 | 260kg | ||||
| 上腕搭載最大重量 | 12kg | ||||
| 設置方法 | 床置、天吊、壁掛 | ||||
