焊接機器人 AX-V4L
2022-05-11
| 名稱 | AX-V4L AP | ||||
| 型式 | AX-MV4L AP | ||||
| 軸數 | 6 | ||||
| 最大容許可載質量 | 4 kg | ||||
| 位置重返精度 | ±0.1 mm | ||||
| 驅動容量 | 5150 W | ||||

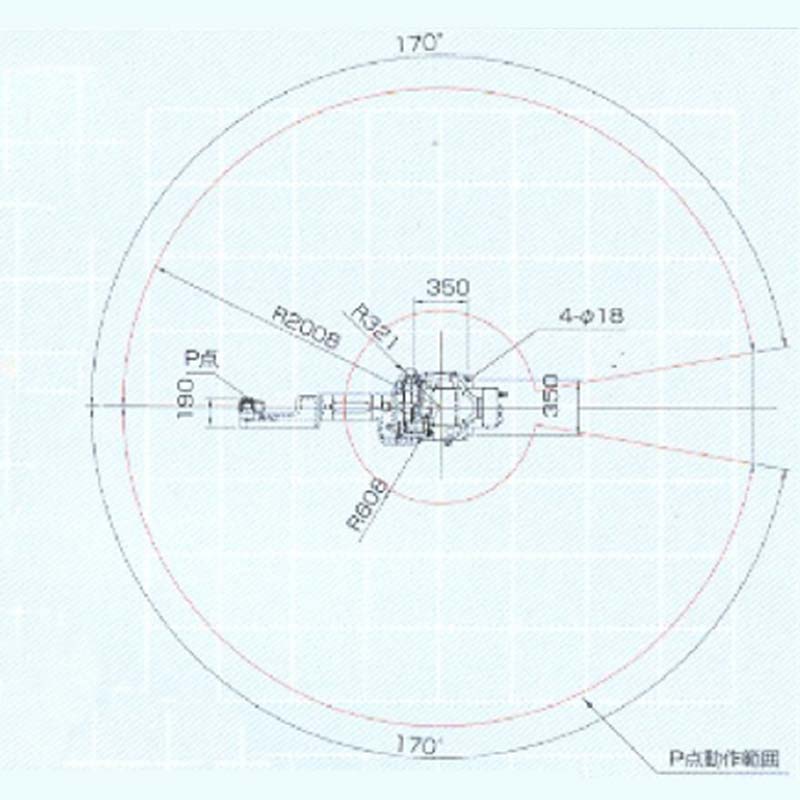

| 動作範圍 | 腕 | J1(旋回) | ±170°(±50°) | ||
| J2(下腕) | -155° ~ +100° | ||||
| J3(上腕) | -170° ~ +190° | ||||
| 手首 | J4(回轉) | ±155° | |||
| J5 | -45° ~ +225° | ||||
| J6 | ±205° | ||||
| 最大速度 | 腕 | J1(旋回) | 2.87 rad/s {170°/s} | ||
| J2(下腕) | 2.97 rad/s {170°/s} | ||||
| J3(上腕) | 3.05 rad/s {170°/s} | ||||
| 手首 | J4(回轉) | 6.11 rad/s {340°/s} | |||
| J5 | 5.93 rad/s {340°/s} | ||||
| J6 | 9.08 rad/s {520°/s} | ||||
| 負荷能力 | 允許扭短 | J4(回轉) | 10.1 N・m | ||
| J5 | 10.1 N・m | ||||
| J6 | 2.94 N・m | ||||
| 允許慣性矩 | J4(回轉) | 0.38 kg・m² | |||
| J5 | 0.38 kg・m² | ||||
| J6 | 0.03 kg・m² | ||||
| 機械人動作範圍截面面積 | 6.35 m² x 340° | ||||
| 周圍溫度及濕度 | 0~45°C﹑20~80%RH | ||||
| 本體重量 | 270kg | ||||
| 上腕搭載最大重量 | 12kg | ||||
| 設置方法 | 床置、天吊、壁掛 | ||||
