FD-V210 搬運機械手臂
>>
下載型錄| 名稱 | FD-V210 | ||
| 型式 | FD-V210 | ||
| 軸數 | 6 | ||
| 最大容許可載質量 | 210 kg | ||
| 位置重返精度 | ±0.05 mm | ||
| 驅動容量 | 18kW | ||
| 動作範圍 | 腕 | J1(旋回) | 180° |
| J2(下腕) | -80° ~ +60° | ||
| J3(上腕) | -146.5° ~ +150° | ||
| 手首 | J4(回轉) | ±360° | |
| J5 | ±130° | ||
| J6 | ±360° | ||
| 最大速度 | 腕 | J1(旋回) | 2.01 rad/s {115°/s} |
| J2(下腕) | 1.83 rad/s {105°/s} | ||
| J3(上腕) | 1.97 rad/s {113°/s} | ||
| 手首 | J4(回轉) | 2.44 rad/s {140°/s} | |
| J5 | 2.32 rad/s {133°/s} | ||
| J6 | 3.49 rad/s {200°/s} | ||
| 負荷能力 | 允許扭短 | J4(回轉) | 1,337 N・m |
| J5 | 1,337 N・m | ||
| J6 | 720 N・m | ||
| 允許慣性矩 | J4(回轉) | 141.1kg・m² | |
| J5 | 141.1kg・m² | ||
| J6 | 79.0kg・m² | ||

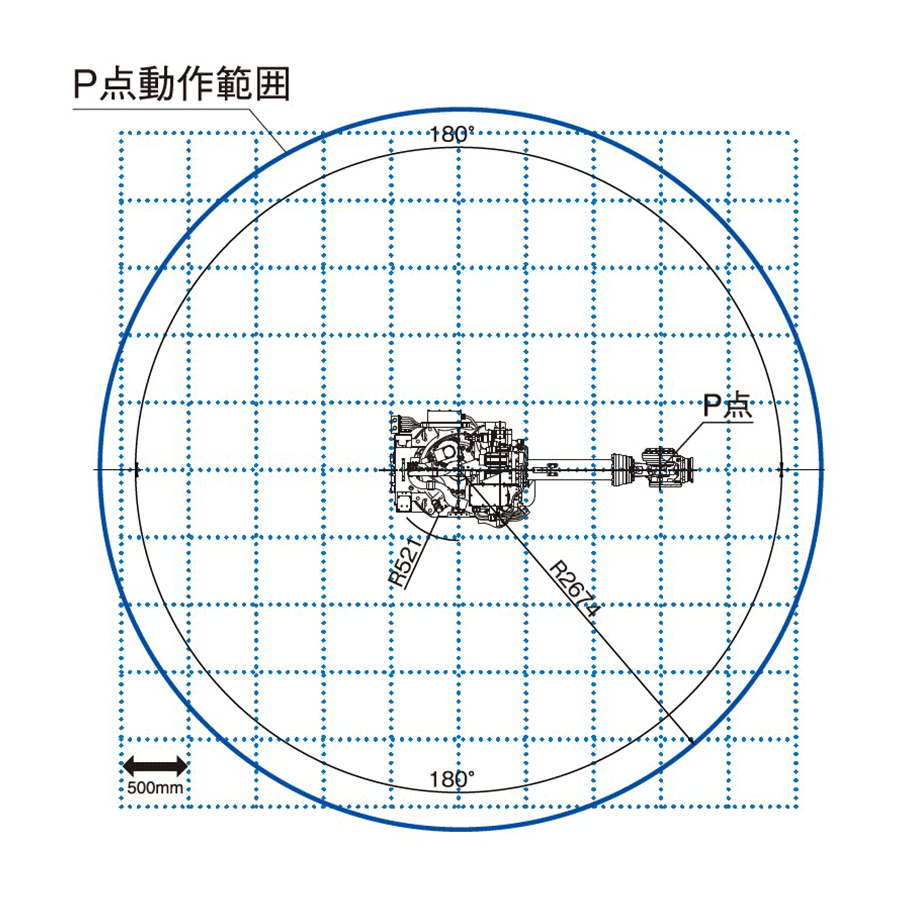

| 搬運機械手臂動作範圍截面面積 | 6.67m2 x 360° | ||
| 周圍溫度及濕度 | 0~45°C﹑20~85%RH | ||
| 本體重量 | 1040 kg | ||
| 上腕搭載最大重量 | 45kg (最大90kg) | ||
| 設置方法 | 床置 | ||
